GSM термометр qSensor TH-1 с автономным питанием предназначен для измерения и удаленного контроля температуры, влажности в автоматическом режиме на мобильных или стационарных объектах, в случае, где подведение электричества затруднено или невозможно. Контроль за изменениями положительных и отрицательных значений температуры и измерение влажности воздуха происходит при помощи СМС сообщений на телефон пользователя и/или отправкой web пакетов на облачный сервис для удаленного контроля температуры со стороны внешних систем мониторинга температуры через GPRS соединение.<p><p>

Оповещение происходит через СМС сообщение на телефон пользователя (до 3 – х номеров) и/или отправка web пакетов на облачный сервер:

- при температуре ниже порога (нижний порог температуры задает пользователь);
- при температуре выше порога (верхний порог температуры задает пользователь);
- при возврате температуры в заданный диапазон значений;
- при работе циклического таймера, по таймеру будут регулярно отправляться СМС сообщения с значениями текущей температуры и влажности;
- при работе суточного таймера, по таймеру однократно в течении суток в заданное пользователем время будут отправлены СМС сообщения с значениями текущей температуры и влажности

Термометр открыт для интеграции с внешними системами мониторинга через облачный сервер qSensorCloud. При помощи простых api запросов на сервер, внешняя система мониторинга температуры может получать значения температуры и влажности, текущее значение емкости батареи, которые регулярно или по событию обновляет датчик. Сервер qSensorCloud поставляется бесплатно по партнерской программе и развернут в облаке для тестирования и использования. Работа с облачным сервером описана в документе «qSensor_TH_1_cloud_server».

Датчик имеет память событий (на 20 событий), при временном отсутствии сети GSM он продолжает контролировать температуру, при наличии чрезвычайных ситуации и появления сети GSM, все события, сохраненные в памяти, будут переданы пользователю.

Термодатчик не требует питания от сети 220 вольт, питается длительное время только от мощной Li-SOCl2 батареи (элемент D, емкость 11500 …. 18000 мА/ч), способной работать при низких отрицательных температурах (до минус 20 градусов). Емкость батареи отображается в СМС сообщении и web пакете.

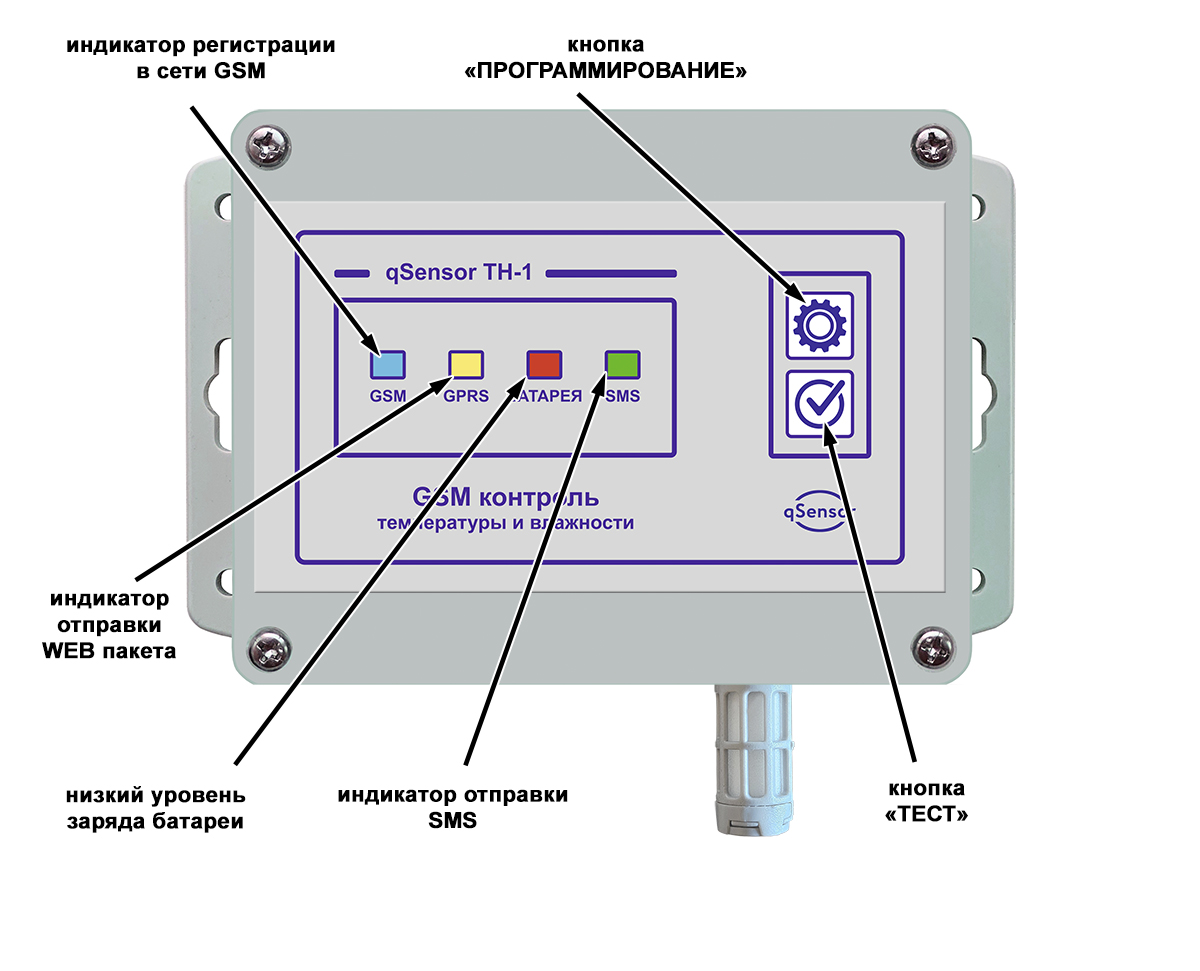

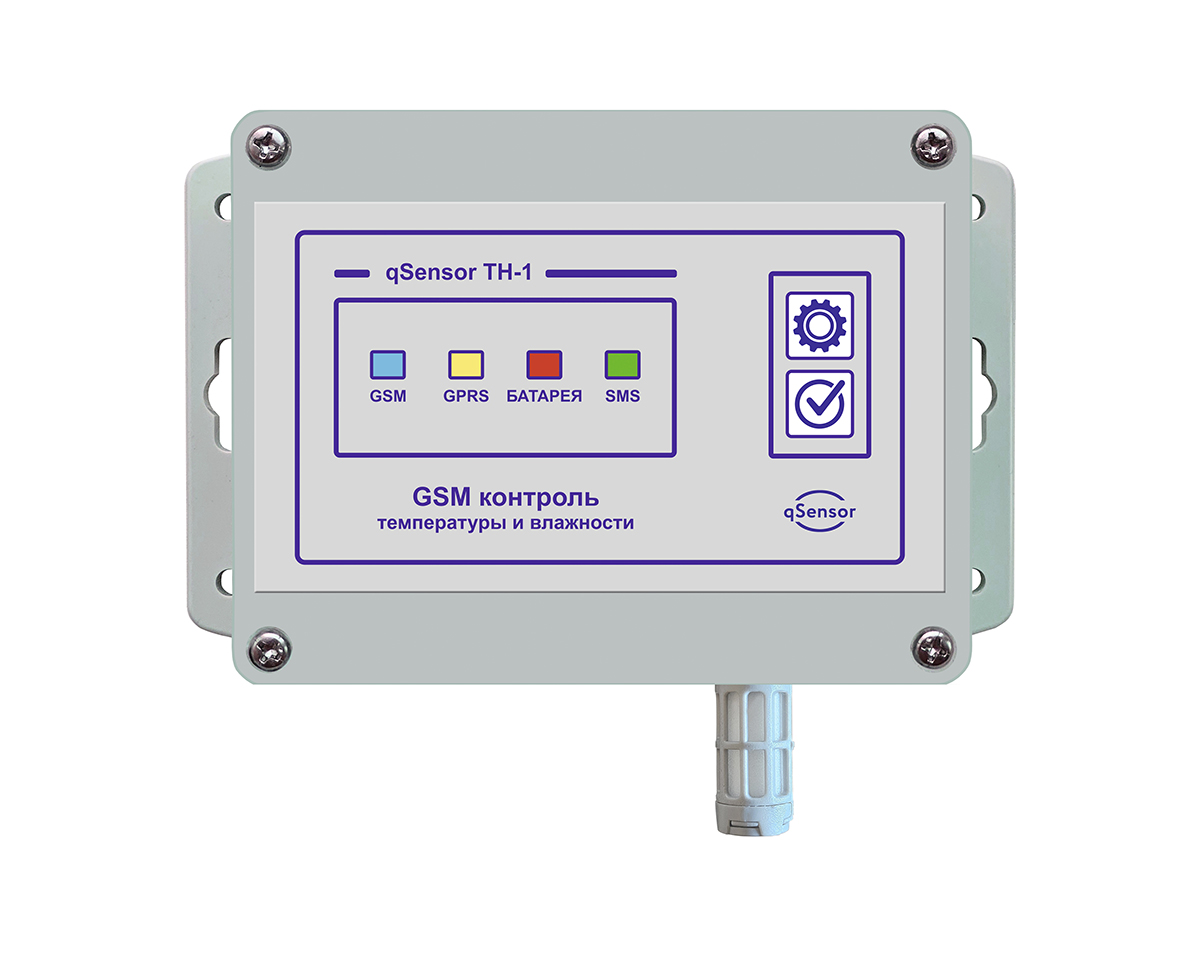

На лицевой панели датчика расположены индикаторы: наличия регистрации в сети, отправки SMS и web пакетов, низкий уровень батареи, кнопка «ТЕСТ» (позволяет отправить сообщение по ее нажатию).

2. Выбор СИМ карты.

Для работы с устройством необходима СИМ карта, которая поддерживает стандарт 2G (и связь по GPRS для обмена пакетами с облачным сервером, опционально). Уточните эту информацию при покупке контракта. Например, в московском регионе это операторы МТС, Beeline, Мегафон (но не ТЕЛЕ2 и не Тинькофф московского региона). Перед установкой сим карты в устройство проверьте ее работоспособность (прием-передача смс), установив ее в любой телефон. Специальной подготовки сим карты не требуется, у сим карты должен быть снят пин-код, если он до этого был установлен. Все настройки устройства хранятся в энергонезависимой памяти устройства, при смене СИМ карты того же оператора никаких изменений настроек устройства не потребуется. Если вы работаете с облачным сервером (и устройство использует GPRS канал связи), и СИМ карта была заменена на другого оператора, то потребуется изменить имя точки доступа, логин, пароль для выхода в интернет.

3. Программирование устройства командами, которые содержатся в СМС сообщении.

Для начала программирования устройства, прежде чем отправлять команды задания параметров, необходимо войти в режим "ПРОГРАММИРОВАНИЕ".

Вход в режим "ПРОГРАММИРОВАНИЕ".

Подготовьте текст СМС сообщения с командами на экране вашего смартфона. Установите батарею в устройство, соблюдая полярность подключения, нажмите на кнопку "ПРОГРАММИРОВАНИЕ" на лицевой панели термо метра. Индикатор "GSM" начинает мигать (поиск сети GSM), вы услышите короткий звук подтверждения входа в режим. После регистрации в сети этот индикатор загорается непрерывно. Устройство готово принимать СМС сообщения с командами в течении 5 минут (далее устройство перейдет в энергосберегающий режим, и при необходимости операцию придется повторить). Отправьте подготовленное СМС сообщение с вашего смартфона на номер сим карты, которая установлена в вашем термометре. После приема и распознавания команды в сообщении устройство подтверждает операцию коротким звуком. После отправки всех необходимых команд необходимо выйти из режима программирования - для этого повторно нажмите на кнопку "ПРОГРАММИРОВАНИЕ". Индикатор "GSM" погаснет, устройство станет недоступным для приема СМС, прием команд станет невозможным. Повторный вход в режим возможен при следующем нажатии на кнопку "ПРОГРАММИРОВАНИЕ".

3.1. Отправка команд для задания параметров в одном СМС сообщении.

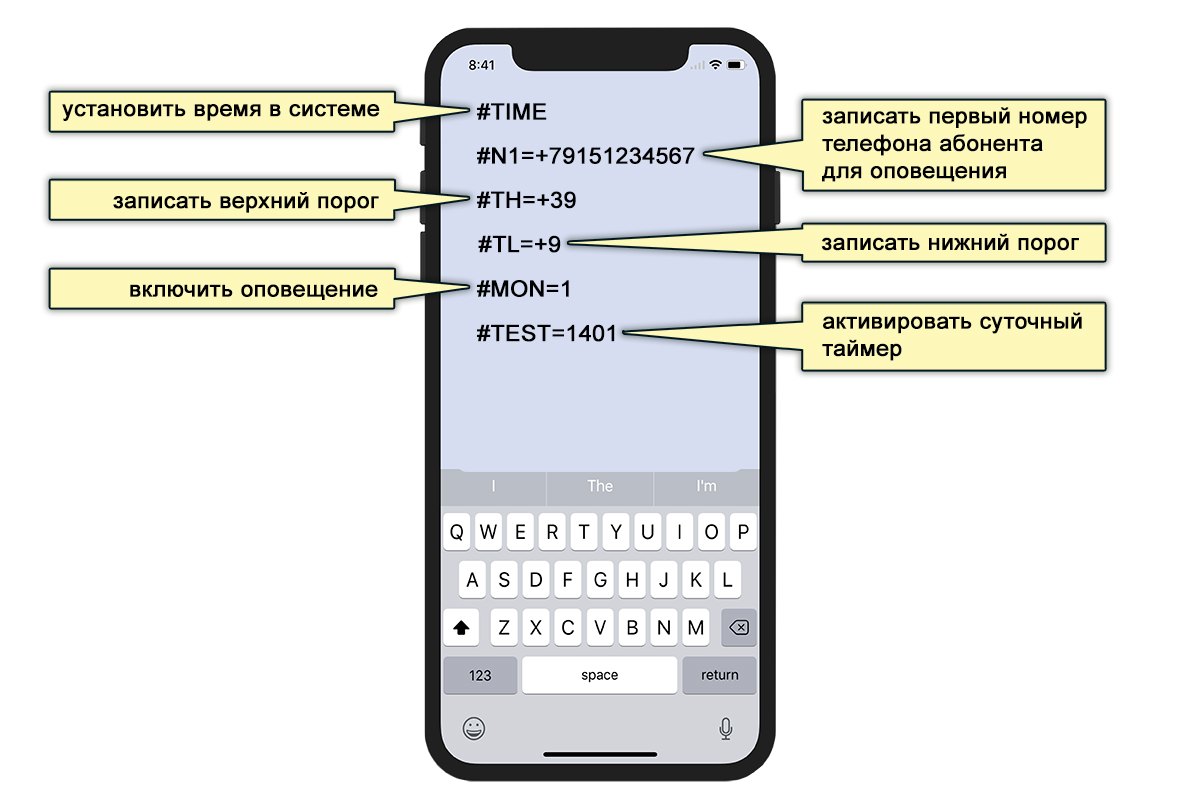

Устройство воспринимает несколько команд в одном СМС. Для отправки команд на устройство необходимо записать каждую команду в сообщении с новой строки заглавными латинскими буквами без разделителей и пробелов как в заголовке команды так и в ее параметре. Всего можно записать в одном сообщении до 7 команд.

3.2. Отправка тестового СМС сообщения.

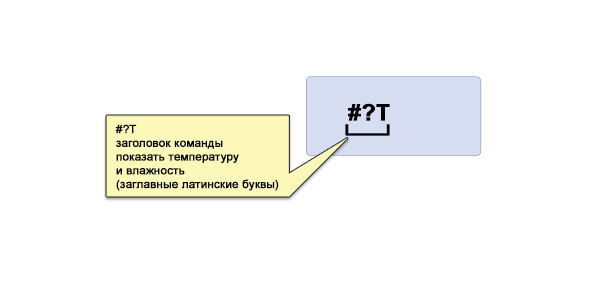

Тестовое сообщение включает в себя текущее значение температуры и влажности, а также текущее время, установленное в системе и относительную емкость батареи. Устройство отправляет тестовое сообщение на три номера списка телефонов (или на все записанные командой в параграфе 4.2.4) при нажатии на кнопку «ТЕСТ». Или сообщение приходит на номер, с которого отправили команду:

Предварительно, прежде чем отправить команду, войдите в режим «ПРОГРАММИРОВАНИЕ» и убедитесь, что устройство зарегистрировалось в сети (индикатор «GSM» непрерывно горит).

Устройство также отправляет тестовое сообщение по суточному или циклическому таймеру (параграф 5).

4. Необходимые для работы устройства команды.

4. 1. Установка времени в устройстве.

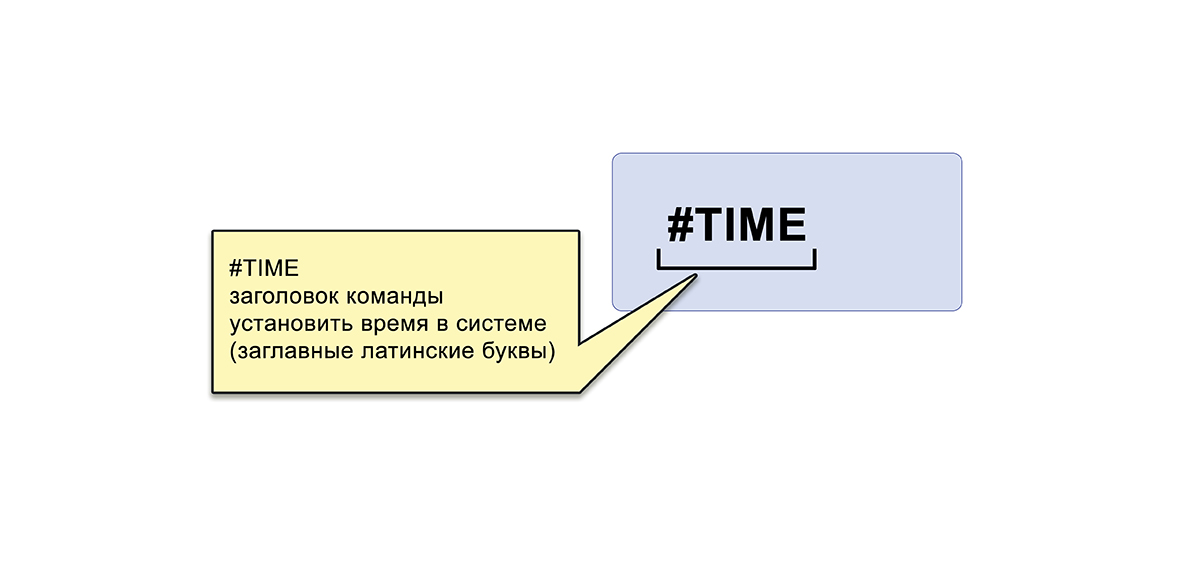

Значение времени будет отображаться в каждом СМС сообщении на момент отправки сообщения. Вы будете видеть текущие показания температуры и влажности и связанные с этими показаниями значение времени. Для установки времени в системе войдите в режим программирования и отправьте команду:

4. 2. Команды для контроля температуры.

Для осуществления корректного контроля заданного пользователем значения диапазона температур необходимо задать значения верхнего и нижнего порога температур, включить разрешение на отправку СМС сообщений при выходе температуры из диапазона, задать номера телефонов абонентов, которые будут получать СМС уведомления.

4.2.1. Задание верхнего порога.

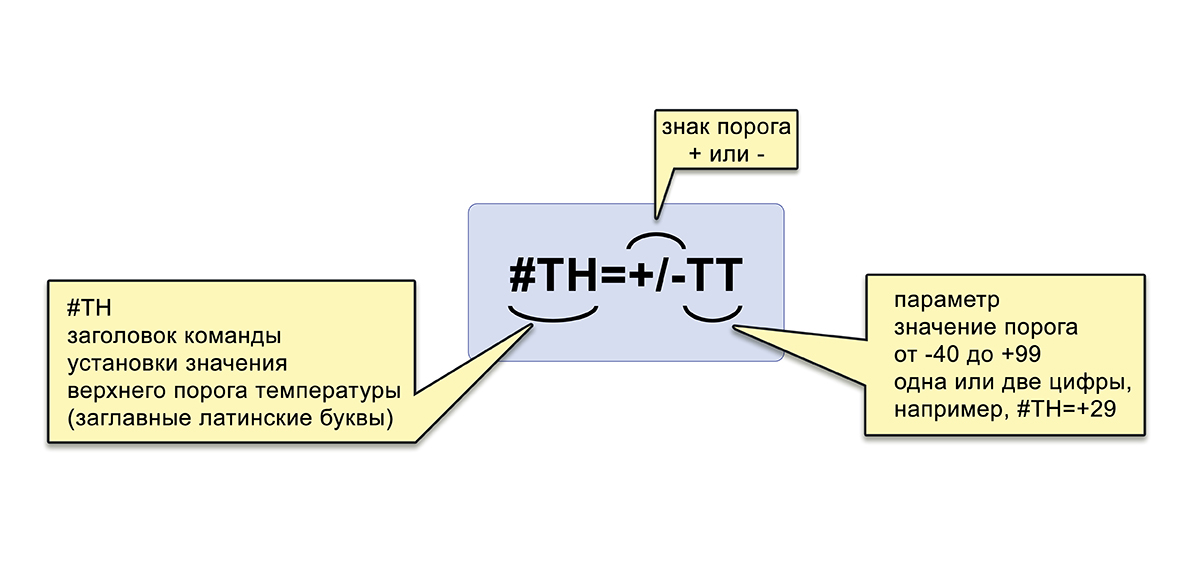

Для установки верхнего порога контроля температуры войдите в режим программирования и отправьте команду в СМС сообщении:

Если необходимо контролировать отрицательные значения температур, порог температуры имеет отрицательное значение, тогда команда может выглядеть, например, так: #TH=-15, или #TH=-4

Заводская предустановка значения верхней границы: +35°C, команду можно пропустить, если значение порога нет необходимости изменять.

4.2.2. Задание нижнего порога.

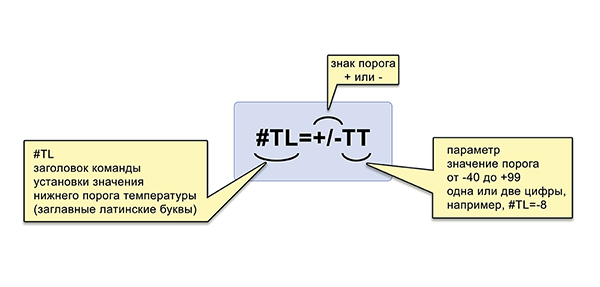

Для установки нижнего порога контроля температуры войдите в режим программирования и отправьте команду в СМС сообщении:

предустановка значения нижней границы: +14°C, команду можно пропустить, если значение порога нет необходимости изменять.

4.2.3 Включить контроль заданных порогов температуры через СМС сообщения.

Для установки разрешения контроля прохождения значений температуры и оповещения указанных в списке телефонов абонентов, войдите в режим программирования и отправьте команду:

4.2.4. Задание номеров телефонов для оповещения.

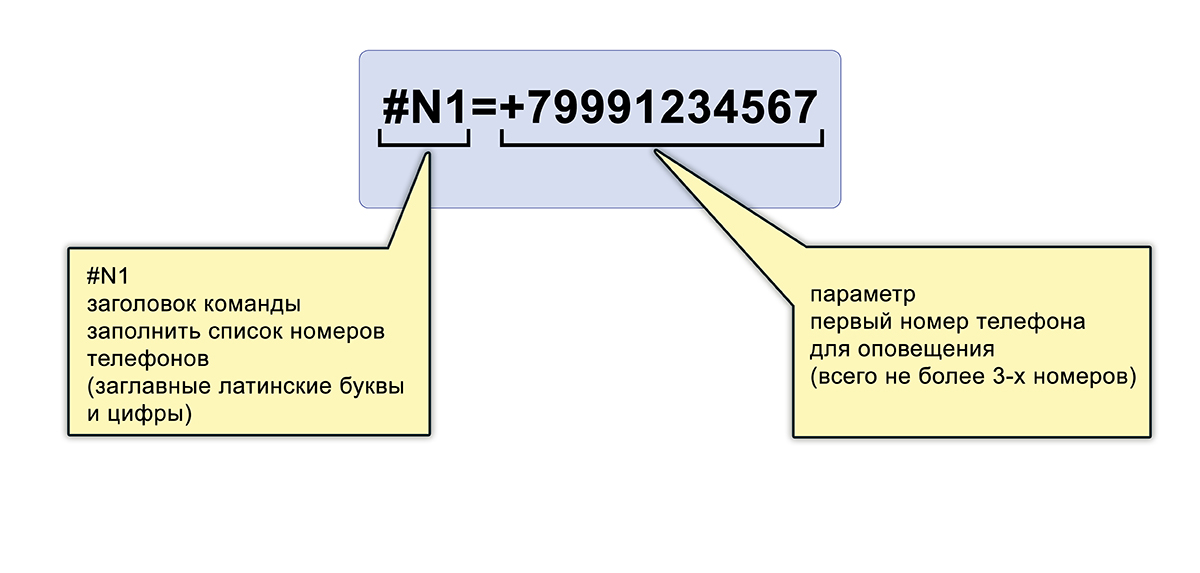

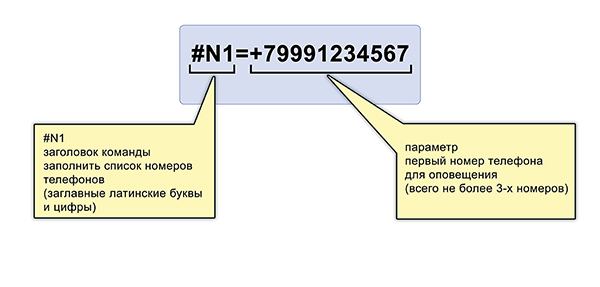

Для записи номеров (всего до 3-х номеров) в списке номеров телефонов оповещения используйте команду:

Для записи номеров телефонов второго и третьего пользователя используйте команды:
#N2=+7номер2
#N3=+7номер3

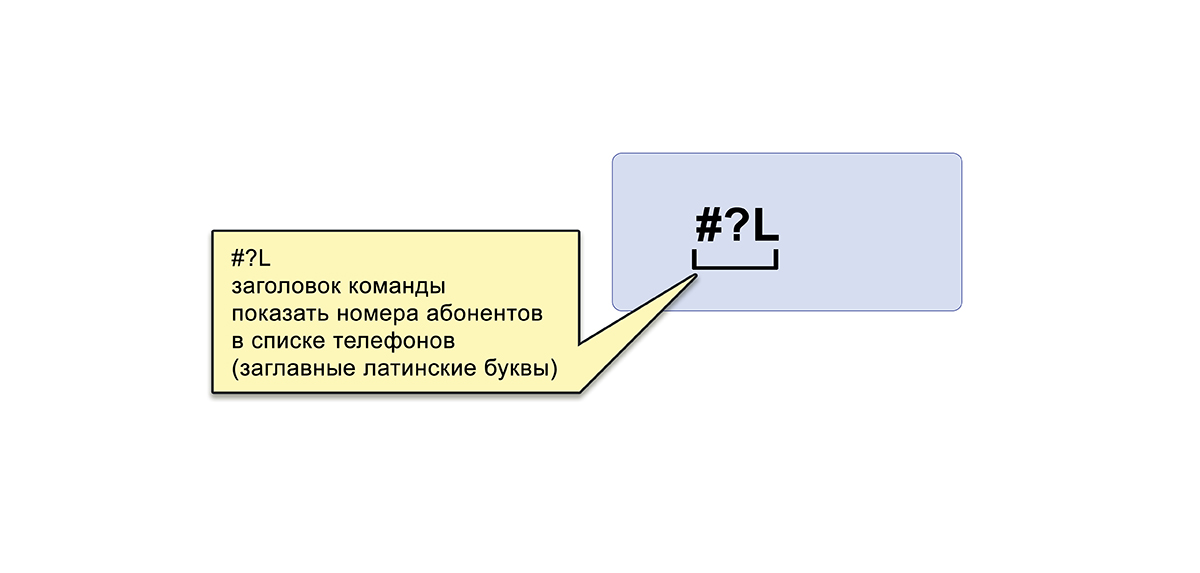

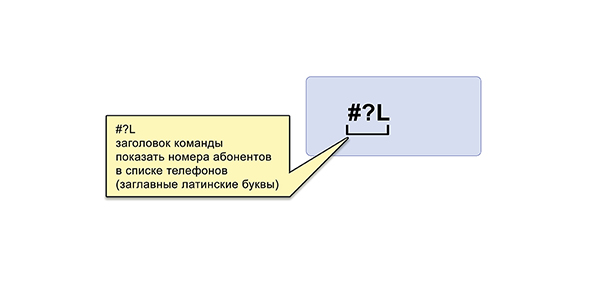

4.2.5. Просмотреть записанные в список телефонов номера получателей сообщений:

5. Отправка сообщений по таймеру.

5.1. Отправка тестового сообщения (температура, влажность, емкость батареи) по циклическому таймеру.

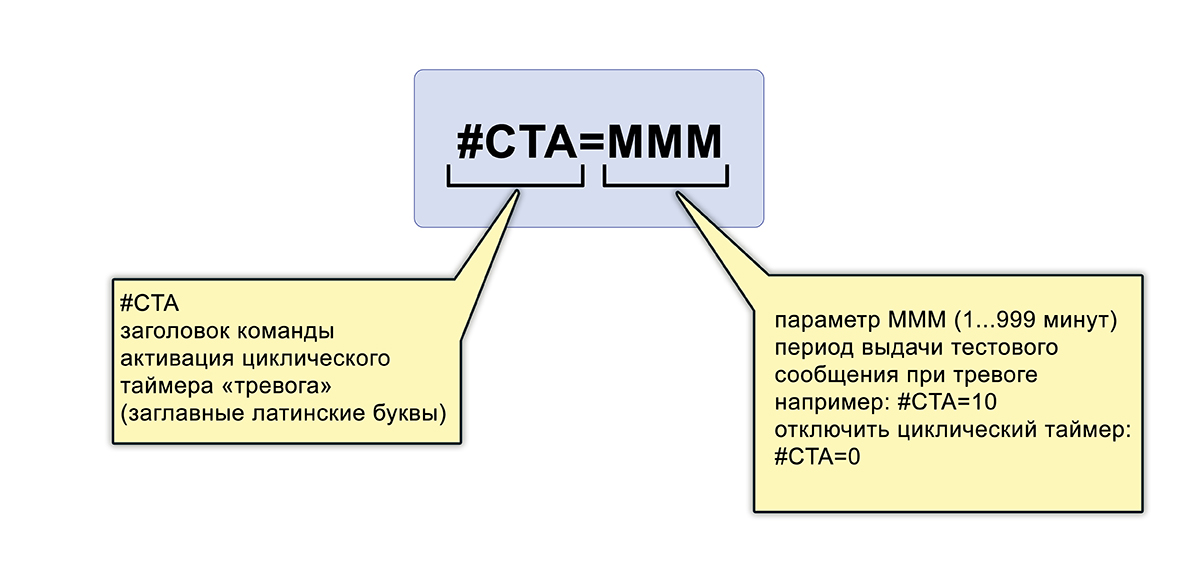

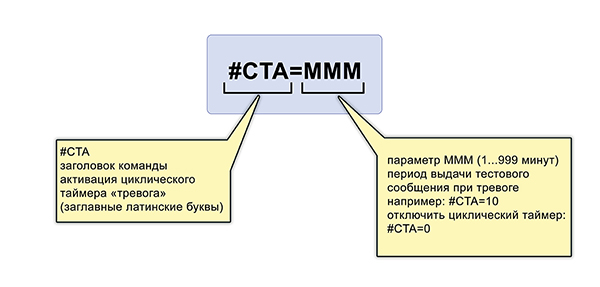

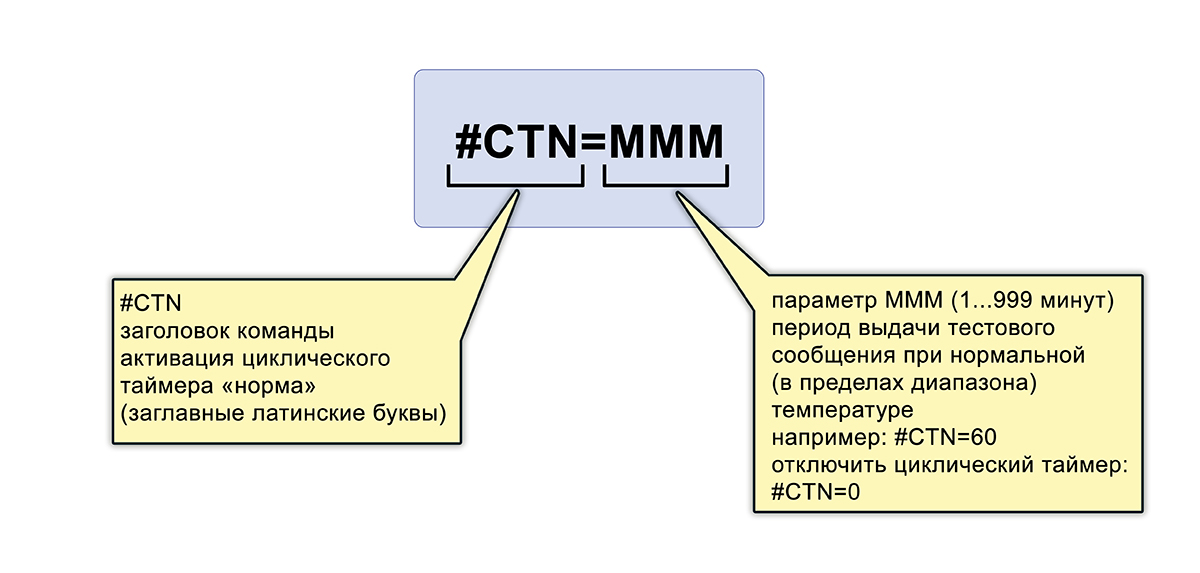

При использовании циклического таймера тестовое сообщение будет отправляться регулярно, с заданным в команде периодом. В устройстве два циклических таймера: первый для зоны температур «НОРМА» и второй для зоны температур «ТРЕВОГА». Управление таймерами идет следующими командами:

5.2. Отправка тестового сообщения (температура, влажность, емкость батареи) по суточному таймеру.

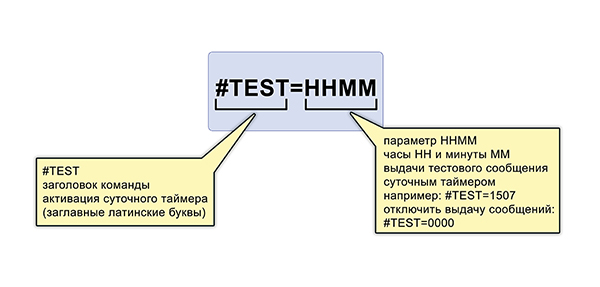

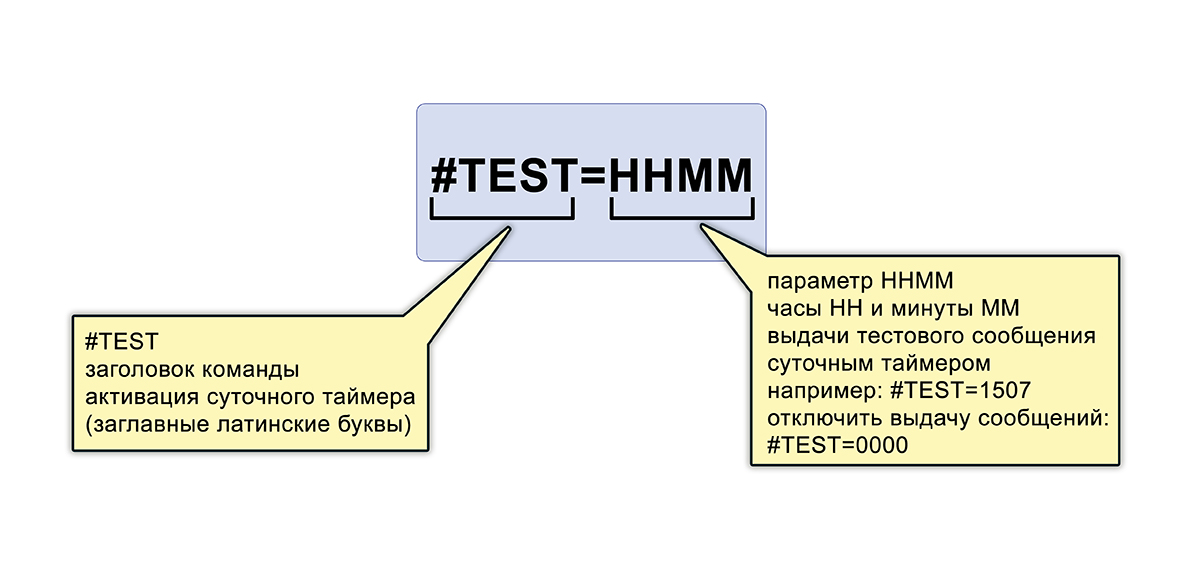

Тестовое сообщение будет отправлено в указанное в команде время:

6. Контроль температуры. Выбор порогов.

Устройство отправляет СМС и GPRS пакеты на сервер как при выходе из диапазона значений температуры в зону «ТРЕВОГА», так и при возврате значений температуры в зону «НОРМА». Задание выбранных значений порогов для устройства происходит при помощи команд, описанных а параграфах 4.2.1 и 4.2.2.

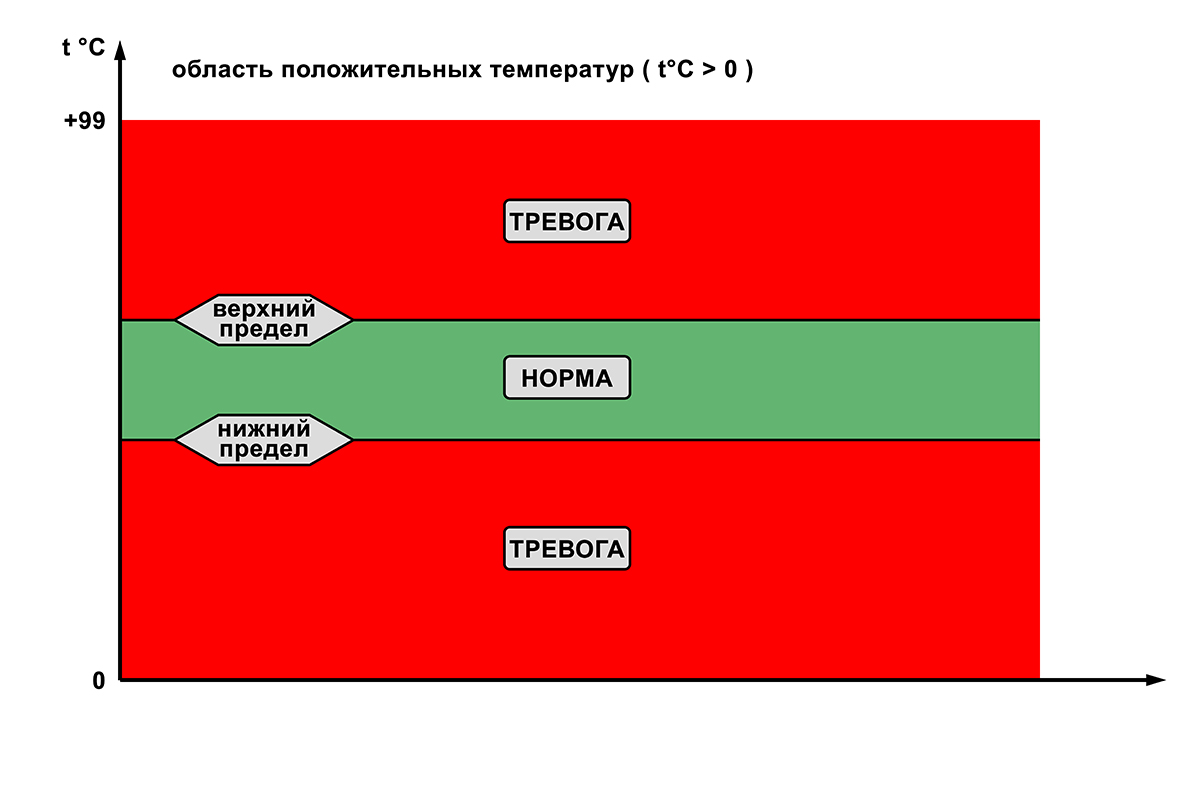

1. Выбор порогов и контроль положительных значений температуры в диапазоне 0 … 99°C.

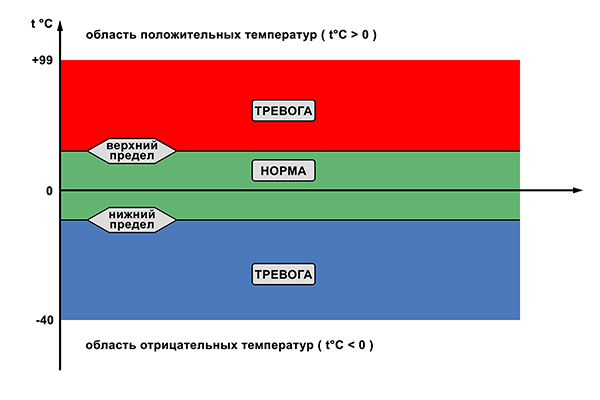

2. Выбор порогов и контроль положительных и отрицательных температур в диапазоне +99 … -40°C. Знаки приделов имеют разное значение. Верхний порог находится в положительной области, нижний порог в отрицательной.

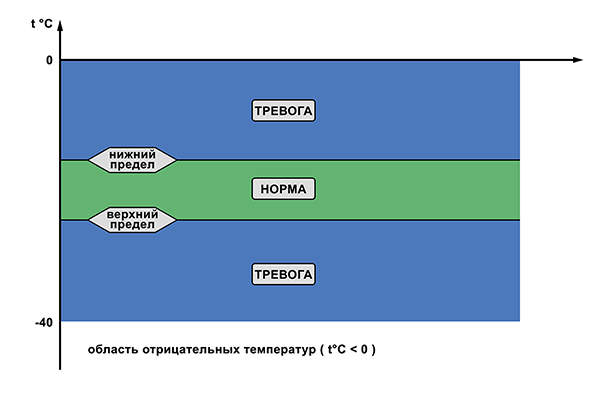

3. Выбор порогов и контроль температуры в отрицательной области значений в диапазоне 0…-40°C. Значение верхнего порога находится в более отрицательной области, значение нижнего порога ближе к нулевой отметки.

7. Дополнительные команды.

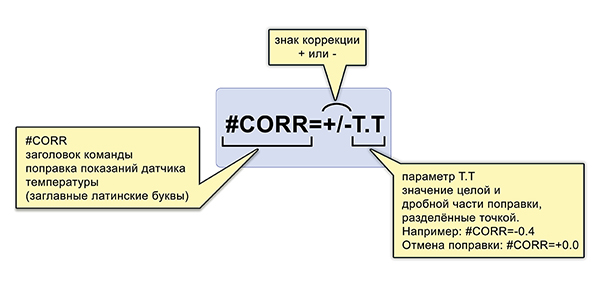

7.1 Коррекция показаний температуры при каждом замере на заданную поправку.

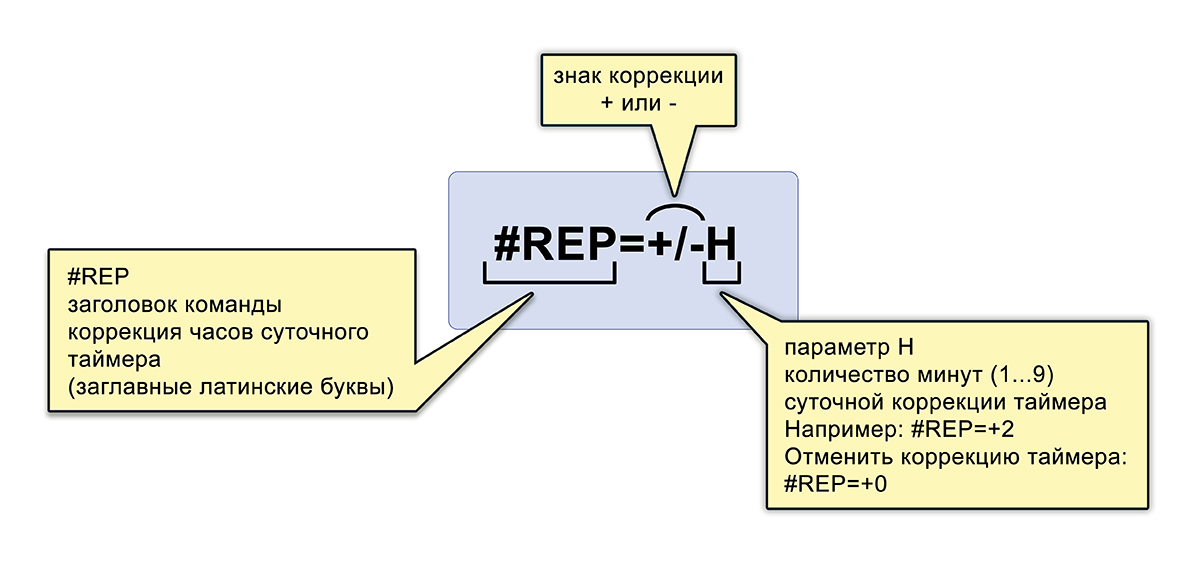

7.2 Коррекция часов суточного таймера раз в сутки на заданную величину.

8. Буферная память событий.

Все события системы (выход температуры из заданного предела, возврат значений температуры в норму) автоматически сохраняются в устройстве в буферной памяти событий (размер памяти - 20 событий). При отсутствии сигнала, неустойчивой связи GSM, временное отсутствие денежных средств на карте, все события будут сохранены в буферной памяти с меткой времени события. Попытка отправить сообщение происходит каждые 5 минут в течении 4 раз подряд. Далее, в очередной сеанс выхода устройства на связь и при восстановлении связи с оператором, все сохраненные события из буферной памяти будут переданы в сеть и доставлены пользователю.

9. Батарея. Емкость и время работы устройства от батареи.

В устройстве применена мощная литиевая батарея, Li-SOCl2, типоразмер "D", например, FANSO ER34615H, на напряжение 3.6В, емкостью 19000мАч, рабочие температуры -20 ...+60°С.

Время работы устройства от батареи зависит от нескольких факторов:

- количество отправляемых пакетов на сервер и СМС за сутки,
- устойчивость связи на обьекте, где установлено устройство, расход энергии зависит от того, насколько быстро устройство регистрируется в сети, и насколько часто теряет сеть при отправке пакетов на сервер и СМС,
- количество телефонов для оповещения в списке телефонов,
- температура эксплуатации, при отрицательной температуре ресурс батареи значительно снижается,
- качество изготовлении батареи, бренд изготовителя, культура производства и материалы на фабрике, на которой батарея была сделана, т.е. как следствие – реальная емкость используемой батареи.

Усредненное значение времени работы устройства, учитывая указанные факторы - 6...14 месяцев.
